上一次給大家介紹變壓器，油化檢測儀器KD500A智能電容電感測試儀和KD600系列異頻抗干擾CVT介質損耗測試儀，今天給大家介紹的主角分別是KD610系列精密油介損體積電阻率測試儀和KDJJC-80絕緣油介電強度測試儀（試油機）

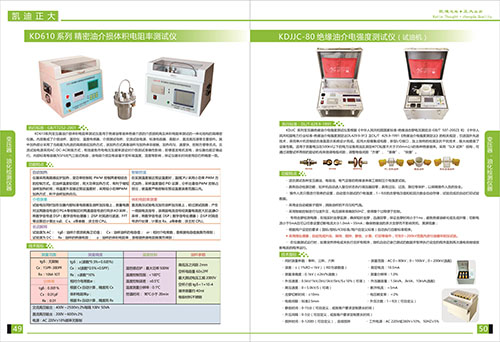

首先給大家介紹KD610系列精密油介損體積電阻率測試儀，KD610系列變壓器油介損體積電阻率測試儀是用于絕緣油等液體絕緣介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯，溫控儀，溫度傳感器，介損測試電橋，交流試驗電源，標準電容器，高阻計，直流高壓源等主要部件。其中加熱部分采用了當前最為高新的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸，加熱均勻，速度快，控制方便等優點。交流實驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為sf6充氣三級式電容，該電容介損及電容量不受環境溫度。濕度影響，保證儀器長時間使用后仍然精度一致。
接下來介紹KDJJC-80絕緣油介電強度測試儀（試油機）,KDJJC系列變壓器絕緣油介電強度測試儀是根據《中華人民共和國國家標準-絕緣油擊穿電壓測試法-GB/T 507-2002》和《中華人民共和國電力行業標準-絕緣油介電強度測定法DL429.9-91》及DL/T 42.9-1991《絕緣油介電強度測定法的相關規定法》的相關規定，引進國外高新技術，采用單機片控制結合液晶系統設計而成。應用大規模集成電路，新型I/O接口，加上獨特的檢測及抗干擾技術，很大地提高了設備性能適用于測量電壓在500KV以下的電力設備用油及測定40℃粘度不大于350mm2/S的各種絕緣液體。采用“SLX試杯”結構，可通過調整試杯兩側的旋動機構來微調電壓間距“方便”，“準確”“快捷”。

適合測試各種變壓器油，電容油，電氣設備絕緣液體做工頻耐壓介電強度試驗。具有自動檢測功能，如開機自動進入復位狀態執行調壓器回零；具有過壓，過流，限位等保護，以保障操作人員的安全。操作人員只需要進行簡單的設置，自動顯示測試的介電強度，1~9次的擊穿電壓值和輪回次數會自動存儲，試驗完成后自動打印試驗數據。采用智能控制進行均速升壓，電壓頻率準確到50hz，使得整個過程更加容易控制。專用智能控制。專用擊穿檢測電路，在線實時擊穿檢測，確保短時擊穿，迅速回零保證擊穿時間不小于1ms,避免絕緣油碳或生成纖維；切斷電流小于5mA且可以任意設置切斷·電流大小1.0mA~35mA;確保絕緣油的多次擊穿不影響死機，黑屏現象；根據用戶設定的要求（國際/部表/ICE標準/用戶自定義標準）自動執行四套標準程序。采用微處理器，自動完成升壓，保持，攪拌，靜放，計算，打印等操作，可在0~200KV范圍內進行油循環耐壓試驗。在儀器測試運行時，如果突然停電或未執行完大多數程序，微機自動記錄已測試的數據并暫停執行設定的程序直到再次通電將繼續按斷電前程序運行。
