一、 設備用途
武漢凱迪正大電氣有限公司生產該設備用于武漢市軌道交通 11 號線東段工程，用于電器檢修間，適用于列車上各種高壓電器、電子設備的耐壓試驗。供方供應設備須滿足該地區及現場使用環境。
二、 數量。
耐壓試驗臺：1臺，5kv/500mA 型號：YD-5/10
三、適用范圍。
該設備應能適用于地鐵車輛電機、列車上各種高壓電器、電子設備、電磁接觸器、交流接觸器、電線、電纜
及其它儀器和各種材料進行抗電強度（耐壓）試驗，能夠考核被試電器、電子設備的絕緣水平和承受內部和外部過
電壓的能力。
四、結構及特點：
KDYD試驗臺應采用變壓器升壓方式，設備應含有高壓升壓電路、自動控制電路、采樣比較電路、保護電路、時間
預置、漏流預置檢測電路、報警電路等組成部分。
本測試儀主要高壓變壓器、控制柜及顯示電路組成。
采用移動式機柜，使操作簡單方便。
五、主要技術參數。
輸入電源： 單相AC220V ±10％，50Hz
輸出功率： 2.5KVA
輸出電壓： AC 0-5000 V連續可調 測量精度小于5‰
輸出電流： AC 0－500 mA連續可調 測量精度小于5‰
耐壓時間： 0－99.99S 連續可調
報警時間： 0－60S
報警方式： 聲光
外形尺寸: L*W*H:600*500*1100（尺寸可適當做出調整）
移動方式： 控制柜和變壓器下面要求有尼龍輪，方便移動
柜體顏色： REAL7035（凱迪藍）
六、技術特點。
（1）采用電動調壓方式進行升降壓，電流、電壓數字顯示；
（2）試驗臺具有過流、過壓、短路保護功能；
（3）試驗臺具有試驗預報警、被試件漏流超限聲光報警功能；進行耐壓試驗時，有耐壓試驗指示燈閃爍指示功能；
（4）試驗臺可對耐壓時間、漏流值進行任意設定，較好地滿足了檢修現場試驗的要求；
（5）試驗臺具有交流耐壓試驗功能；
（6）具有急停按鈕，防止突發事件發生時設備斷電；
七、試驗步驟要求。
１、將耐壓試驗線從試驗臺抽屜中取出，與被試件相連（夾?。?/div>
２、合上試驗臺右側的空氣開關；旋轉面板上的電源開關，電源指示燈亮。
３、觀察啟動準備指示燈（即零位指示燈）是否點亮（紅色），如亮，可以按下啟動按鈕，啟動指示燈亮，接
通啟動電源。否則，按啟動按鈕不起作用，應按降壓按鈕，直到啟動準備指示燈點亮（紅色），再按啟動按鈕。啟
動指示燈點亮時，預報警電鈴響，提示作業人員注意：將進行耐壓試驗；預報警時間為20秒。
４、按下耐壓試驗按鈕，開始耐壓試驗，這時，耐壓閃爍燈閃亮。耐壓試驗時間到后（含升壓過程時間），試驗自動停止。
５、當按下耐壓試驗按鈕后，連續按升壓按鈕，電壓指示數顯表顯示當前電壓。當達到所需電壓后，停止升壓，
如當前電壓超過所需電壓，可以按降壓按鈕降壓。
６、如試驗過程中，漏流值超過設定值，報警蜂鳴器報警，同時，自動停止耐壓試驗，并自動切斷啟動電源。
７、正常試驗完成后，應按降壓按鈕，直到啟動準備指示燈亮。
８、按下停止按鈕，斷開啟動電源；旋轉電源開關，關閉電源，電源指示燈熄滅；斷開空氣開關，收好試驗線（放到抽屜里）操作全部完成。

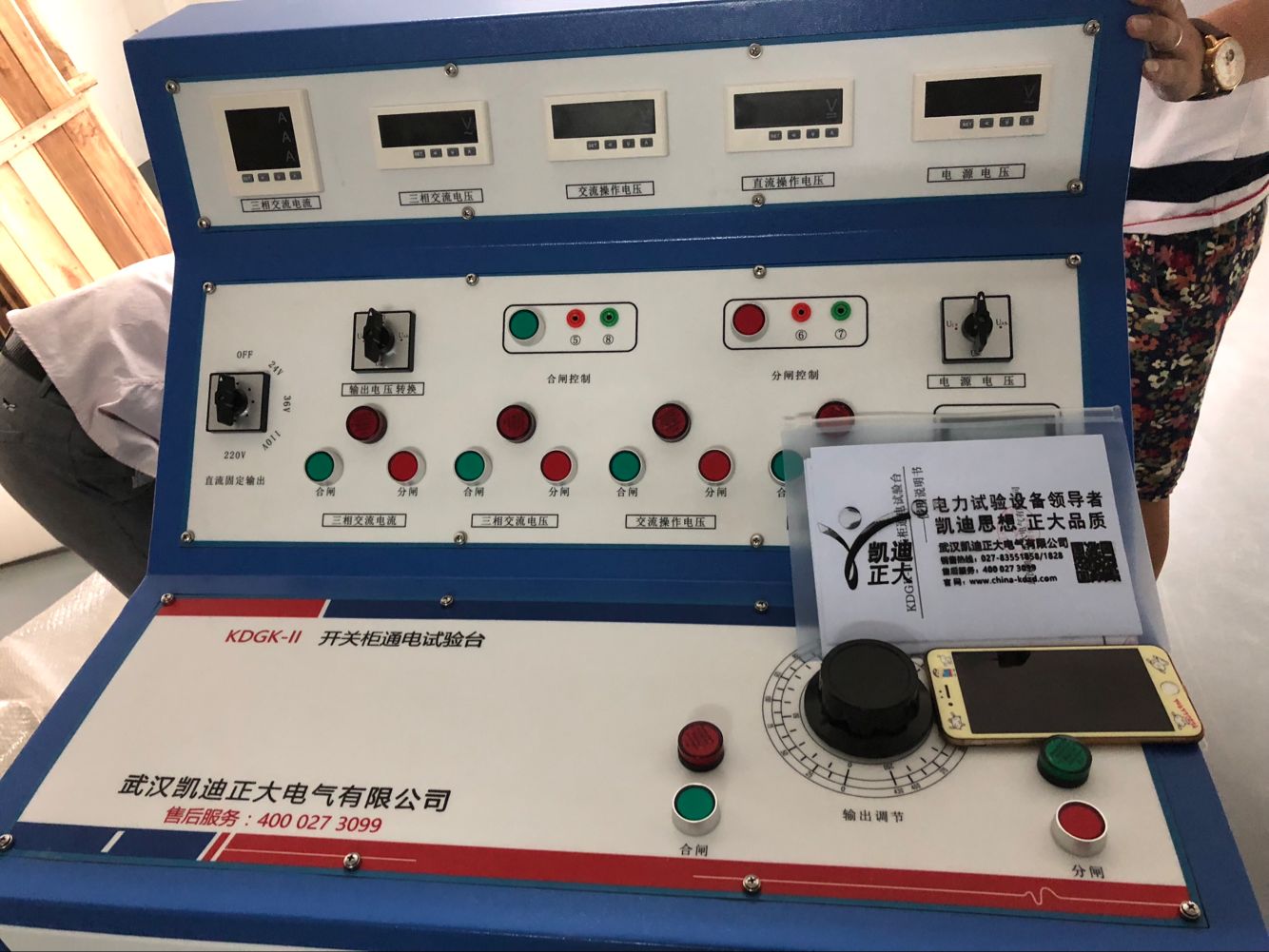

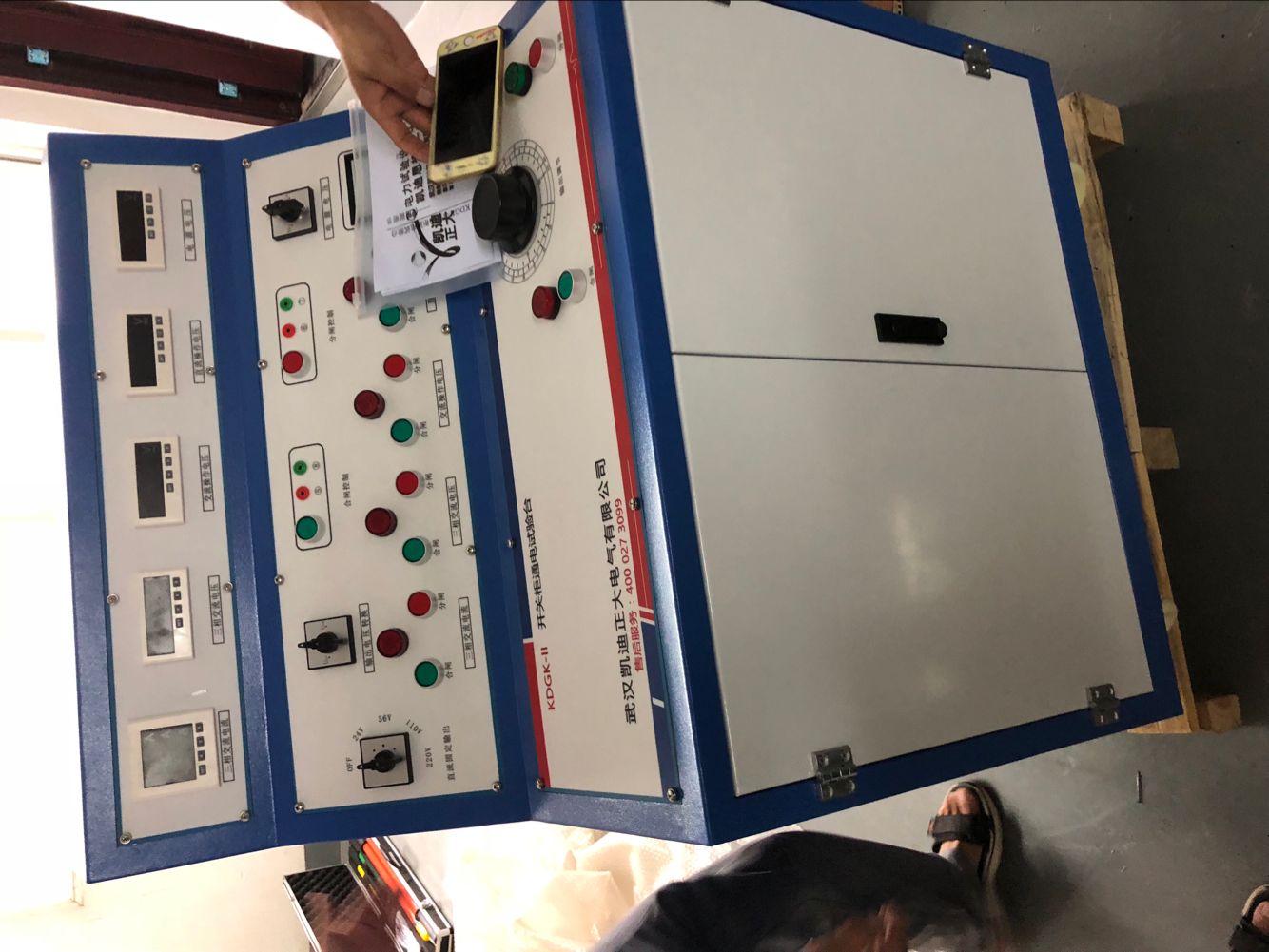

八、操作面板布局。
耐壓試驗臺須武漢凱迪正大電氣有限公司生產經我方簽字確認同意。
九、 裝箱清單。
名稱 數量 備注
耐壓試驗臺 一套
說明書 一份
出廠檢測報告 一份
合格證 保修卡 一份
操作規程 一份
電器明細表 一份
電子資料 一份
設備銘牌 一份
十、設備銘牌
設備名稱：耐壓試驗臺 型 號：YD-5/10
輸入電源：AC220V±10％，50Hz 輸出功率：2.5KVA
輸出電壓：AC 0-5000 V 輸出電流：AC 0－500 mA
外形尺寸：以實際尺寸為準 出廠編號：180336
