新疆特變自控設備有限公司是特變集團旗下的骨干企業，主要生產0.4-35kV高低壓成套產品，智能電氣產品，提供輸配電整體解決方案。為滿足生產試驗的需要，購買以下試驗設備，乙方（武漢凱迪正大電氣有限公司）應按GB311.1《高壓輸變設備的絕緣配合，高壓試驗技術》、《電氣設備預防性試驗規程》等標準，滿足10kV和35kV開關設備的耐壓試驗。

    供貨地點：新疆特變電工自控設備有限公司，新疆昌吉市世紀大道南496號，智能電氣產業園。

    要求：提供武漢凱迪正大電氣有限公司資質，國網業績、武高所計量報告。在交貨時要提供，產品規格書及使用說明書提供三份，完整圖紙三份，產品保修卡一份，計量合格證一份。務注意，甲方的地面為環氧坪地面，對設備的輪子要求聚氨酯或膠輪。不能在移動過程中對地面劃傷或有印痕，由武漢凱迪正大電氣有限公司指定定制此項技術要求。

    對下面的配置，有不同，需要單獨標注出來。

一、油浸式試驗變壓器供貨清單

  1.交流耐壓試驗變壓器10kVA/100kV 1

  2.交流耐壓試驗變壓器50kVA/150kV 1

  3.操作平臺 2

  4.電源線 滿足使用

  5.資料 3

二、交流耐壓試驗變壓器一般要求

  1.變壓器要求密封好。

  2.設備要有良好的接地保護和漏電保護功能。

  3.高壓電壓、電流、低壓電流、時間，4路測量方式。

  4.采用移動式控制臺，臺子高度要方便操作。手動操作方式。 具有燈光指示、聲音提示功能。

  5.實時顯示高壓電壓、高壓電流、低壓電流和時間，要求顯示直觀明了。

  6.具有零位指示、電源指示、工作指示、計時指示、安全緊急按鈕等功能。

  7.完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能。

  8.采用性能優良的時間繼電器，計時范圍滿足國標規定。

  9.采用電流繼電器，更精確、更可靠，確保人身及設備安全。

  10.具有電壓微調功能，用于互感器校驗系統的升壓升流精密調節。

  11.環境溫度：－20℃至50℃。

  12.電壓精度  ≤1.5% ±1

  13.電流精度  ≤1.5% ±1

三、參數（廠家按實際寫）：

規格型號 容量(kVA) 高壓電壓(kV) 高壓電流(mA) 低壓輸入 變比(高/儀) 溫升℃(30分鐘)

電壓(V) 電流(A)

10/100 10 100 100 400 50 1000 10

50/150 50 150 333 400 132 1500 10

空載損耗（廠家按實際寫）：

空載電流 ＜7%

阻抗電壓 ＜8%

四、面板及變壓器

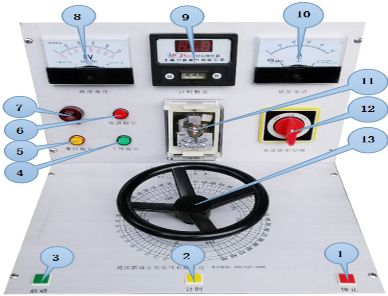

 圖1 控制臺面板（要求有膠輪或聚氨酯輪子，輪子保證不能劃傷地面或有印痕）

1、停止按鈕 2、計時開關 3、啟動按鈕 4、工作指示燈 5、零位指示燈

6、電源指示燈 7、報警裝置 8、高壓電壓表 9、計時設定 10、低壓電流表

11、過流整定保護 12、電流倍率/切除 13、調壓轉盤



圖2 變壓器（要求有膠輪或聚氨酯輪子，輪子保證不能劃傷地面或有印痕由武漢凱迪正大電氣有限公司指定定制此項技術要求）

1-短路桿D  2-均壓球      3-高壓套管     4-變壓器提手      5-油閥    6.7-次壓輸入a、x 8.9-測量端子E、F    10-變壓器外殼接地端  11-高壓尾X 12-高壓輸出A    13-高壓硅堆       14-變壓器油    15-鐵芯     16-次低壓繞組    17-測量繞組    18-二次高壓繞組

                    新疆特變電工自控設備有限公司

                            2016.5.17
